SEGURANÇA ATIVA • SISTEMA HD BLOCK • PREVENÇÃO CONTRA FALSO ENGATE

Kit de Sensores para Quinta Roda HD BLOCK

Os Kits de Sensores HD Block garantem segurança absoluta no acoplamento entre o cavalo mecânico e o semirreboque. Com duplo sensor indutivo monitorando a presença do pino-rei e o travamento do gavião, o sistema emite alertas luminosos e sonoros em tempo real, eliminando desengates acidentais na estrada.

Duplo Sensor

Pino-Rei + Trava Gavião

Alerta Duplo

Painel Cabine + Luz Externa

24V / 12V

Pós-Chave c/ Fusível 5A

IP67 Blindado

Contra Água, Poeira e Graxa

Tecnologia de Segurança Ativa

Kit de Sensores Eletrônicos HD BLOCK

Conjunto completo de telemetria de engate com módulo indicador de cabine, centralina externa, sensores indutivos calibrados e chicote automotivo blindado.

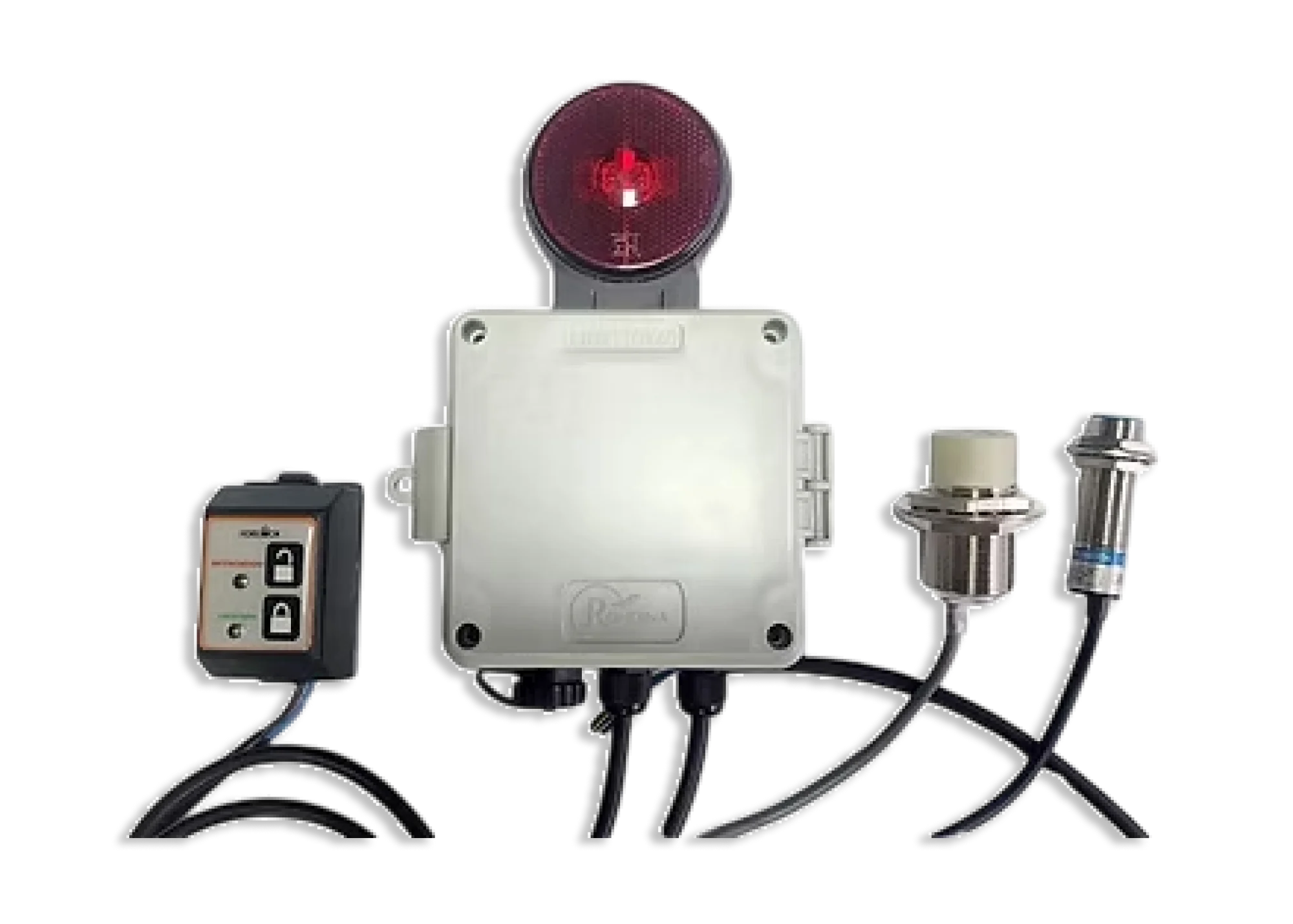

Módulo Cabine Módulo indicador de painel do Kit de Sensores HD BLOCK HD 5939

Pronta Entrega

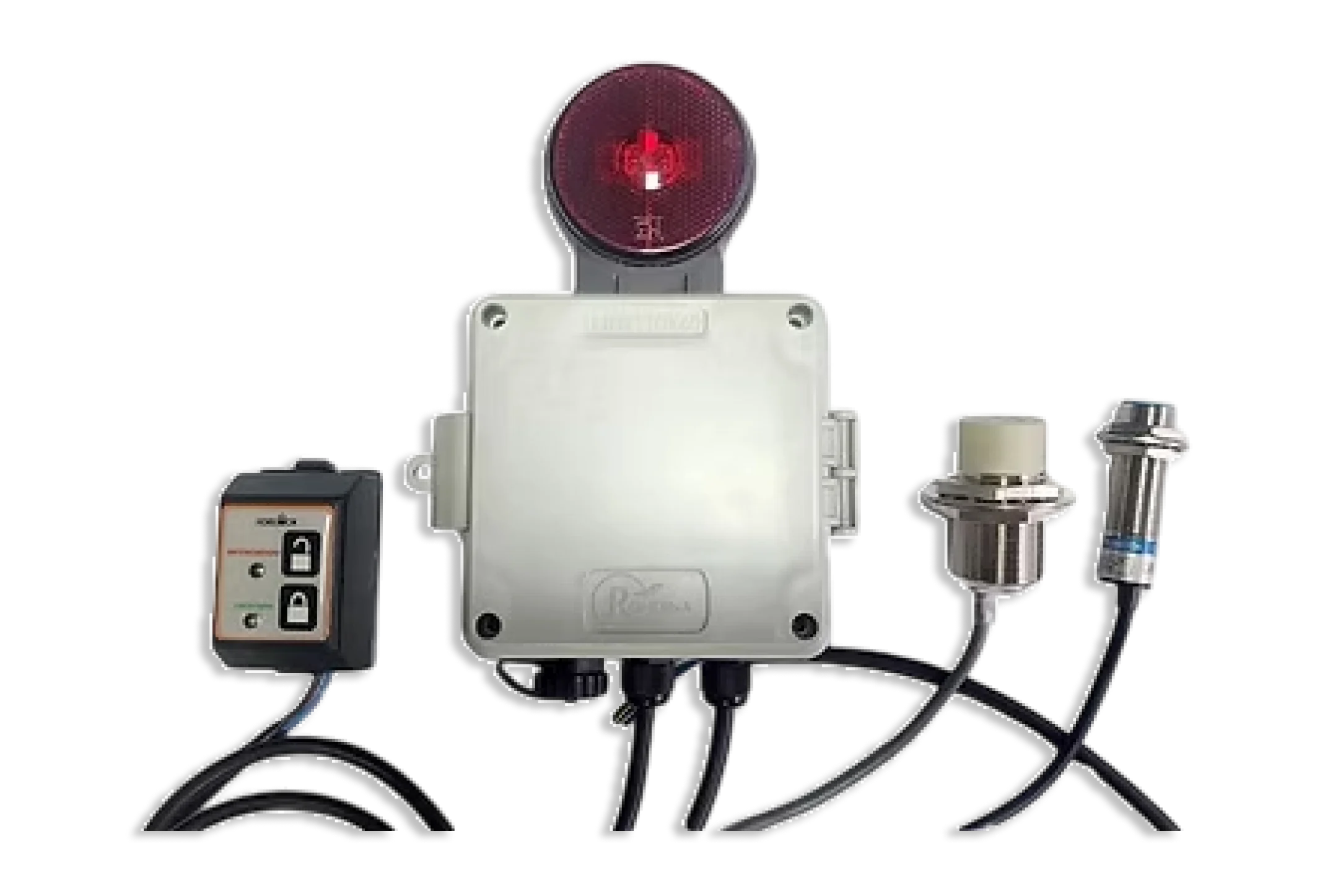

Kit de Sensores HD BLOCK completo com centralina, sensores indutivos e chicote

Kit Completo com Chicote e Sensores

Acompanha caixa de controle com sinalizador luminoso vermelho para operador de pista e sensores indutivos M18 e M30 com fixação antivibração.

REF: HD 5939 Sistema HD BLOCK Homologado

Sistema de Sensores de Engate HD BLOCK

Projetado para eliminar 100% dos riscos de tombamento e danos à carga provocados pelo engate incompleto ou falso acoplamento. O sistema checa eletronicamente a introdução física do pino-rei e o travamento mecânico do gavião antes de liberar a viagem do conjunto.

Código de Referência	HD 5939
Nome do Sistema	HD BLOCK - Kit de Sensores de Quinta Roda
Tensão de Trabalho	24V DC nativo (adaptável para 12V com substituição do relé)
Proteção do Circuito	Fusível interno de 5A na caixa de controle principal
Sensor 1 (Trava do Gavião)	Sensor Indutivo M18 (18 mm) • Distância de trabalho: 1,5 a 3,0 mm
Sensor 2 (Pino-Rei)	Sensor Indutivo M30 (30 mm) • Distância de trabalho: 5,0 a 7,0 mm
Sinalização no Painel	Módulo da cabine com alertas luminosos LED e alarme sonoro (Buzzer)
Sinalização Externa	Caixa de controle com luz vermelha indicadora para operador de pista
Chicote & Fiação	Cabo blindado 3 fios (Azul, Marrom, Verde/Branco) e cabo de alimentação 2 fios
Grau de Vedação	IP67 hermético contra água sob pressão, jatos de graxa e poeira

Dupla validação física independente

Alarme sonoro contra desengate acidental

Instalação direta no pós-chave do caminhão

Compatível com Jost, Fontaine e HD

Cotar HD BLOCK (HD 5939) Baixar Manual em PDF

O Perigo Oculto do Falso Engate de Carreta

Em condições de baixa iluminação, pátios inclinados ou fadiga do operador, o gavião pode não travar completamente no pino-rei, dando uma falsa impressão visual de acoplamento. Quando o caminhão entra na rodovia e sofre aceleração, o semirreboque se solta.

Prevenção de Tombamentos: Danos estruturais no chassi, cavalo e semirreboque.
Proteção da Carga: Evita perda total de cargas de alto valor ou perigosas.
Segurança de Vidas: Elimina o risco de acidentes fatais com veículos terceiros na pista.
Exigência das Seguradoras: Frotas com sensores têm menores taxas de apólice de seguro de carga.

Lógica Eletrônica

Como Funciona a Dupla Checagem do HD BLOCK

Apenas quando ambos os sensores confirmam a posição correta o módulo autoriza a operação com sinal verde permanente.

Fase 01

Aproximação de Ré

O cavalo mecânico aproxima-se do semirreboque. Com o sistema ligado no pós-chave, a luz indicadora vermelha externa permanece acesa, alertando que a trava está aberta.

Fase 02

Detecção do Pino-Rei

O sensor indutivo M30 calibrado a 5-7 mm detecta que o pino-rei entrou completamente na garganta da quinta roda e atingiu a profundidade correta de apoio.

Fase 03

Fechamento do Gavião

O gavião abraça a cintura do pino-rei. O sensor indutivo M18 calibrado a 1,5-3 mm valida que a barra de travamento mecânica fechou com 100% de curso.

Fase 04

Liberação Segura

O módulo indicador no painel do motorista sinaliza acoplamento seguro e encerra o alerta sonoro. O motorista parte para a viagem com certeza de travamento.

Esquema elétrico de instalação do Kit de Sensores HD BLOCK

Esquema de Montagem dos Sensores M18 & M30

Posicionamento exato dos sensores indutivos na base da quinta roda para monitoramento da trava do gavião e da garganta do pino-rei.

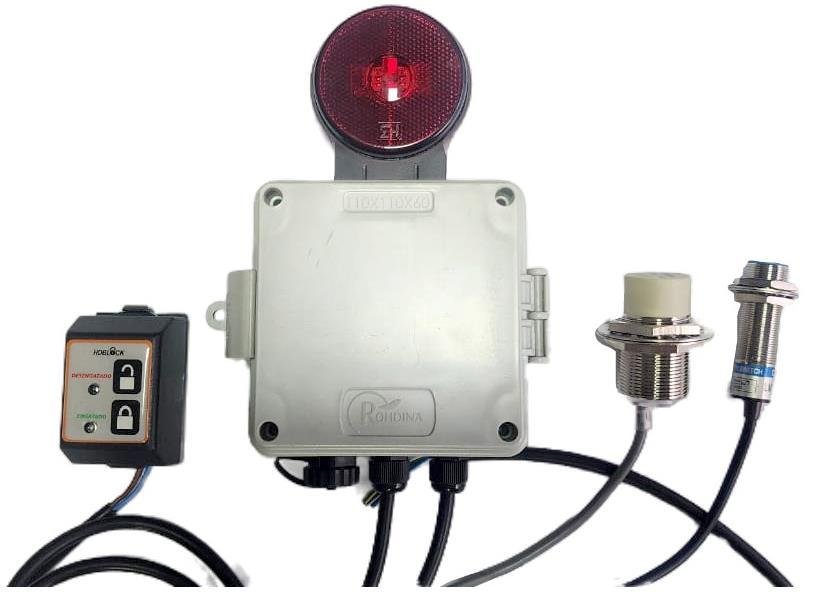

Diagrama de fiação e ligação dos cabos do sistema HD BLOCK

Diagrama Elétrico e Conexão de Chicotes

Instalação limpa com fiação codificada por cores: Azul (positivo), Marrom (negativo), Verde e Branco conectados à centralina e módulo de painel.

Manual de Montagem

Instruções Passo a Passo de Instalação (HD BLOCK)

Siga o protocolo do fabricante para garantir a calibração perfeita das distâncias de leitura e durabilidade do sistema.

PASSO 01

Fixação das Caixas

Instale a caixa de controle principal na traseira da cabine (visível para o manobrista) e o módulo indicador no painel do motorista.

PASSO 02

Conexão do Cabo 3 Fios

Conecte o chicote ao módulo indicador respeitando a codificação: Fio Azul com Azul, Marrom com Marrom e Verde com Branco.

PASSO 03

Calibração das Distâncias

Sensor 18mm no gavião: regular entre 1,5 a 3 mm. Sensor 30mm no pino-rei: regular entre 5 a 7 mm com contra-porcas travadas.

PASSO 04

Alimentação Pós-Chave 24V

Ligue o cabo 2 fios à corrente pós-chave (Azul positivo, Marrom negativo). Protegido com fusível de 5A. Limpar graxa periodicamente.
